कारखाने लोहे की छड़ सीएनसी स्वत: रिबेर सिरप झुकने मशीन

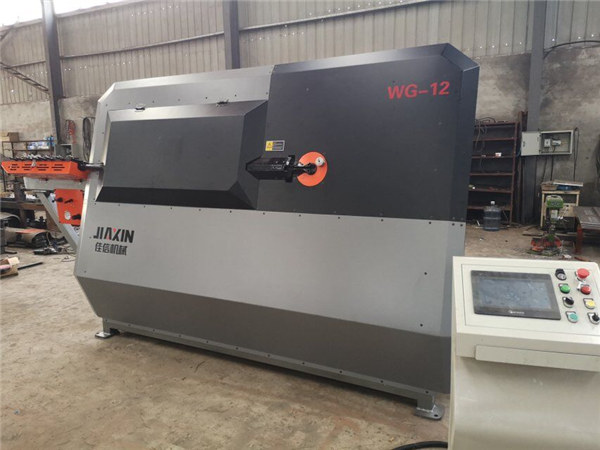

फैक्टरी लौह रॉड सीएनसी स्वचालित रीबर रकाब झुकने मशीन

तकनीकी मापदंड

आदर्श	SGW4-12B
अधिकतम खींचने की गति	100 मीटर / मिनट
मैक्स झुकने की गति	1100 ° / सेक
कोण सहिष्णुता	± 1 °
लंबाई सहिष्णुता	± 1 मिमी
मैक्स झुकने वाला कोण	180 °
केंद्रीय खराद का व्यास	22mm
झुकने वाले शाफ्ट से जमीन तक की दूरी	1250 मिमी
सिंगल वायर (मिमी)	4-12
डबल तार (मिमी)	4-10
अधिकतम पक्ष की लंबाई	1200 मिमी
मिनी साइड की लंबाई	80mm
उत्पादन क्षमता	1800
× एच (मिमी) बी × एल	380013201920
कार्य शक्ति	380v
कुल शक्ति	28KW

उत्पाद वर्णन

1, उपकरण अत्यधिक स्वचालित है, और यह सैकड़ों ज्यामितीय प्रसंस्करण ग्राफिक्स (या ग्राफिक्स) बना सकता है। मनमाने ढंग से आवश्यक प्रसंस्करण आयाम सेट करें, और आप किसी भी प्रकार के ग्राफिक्स का चयन कर सकते हैं।

2. स्टील बार के स्ट्रेटनिंग, साइज़िंग, बेंडिंग, हूप और कटिंग फंक्शन का परफेक्ट कॉम्बिनेशन और सही मायने में एक मशीन के फंक्शन को कई फंक्शन्स से महसूस करना।

3, उपकरण केवल एक व्यक्ति ऑपरेशन की जरूरत है, अधिकतम क्षमता 1800 घेरा प्रकार / घंटा है, जो उत्पादन क्षमता में काफी सुधार करता है और श्रम लागत बचाता है।

4, डबल लाइन काम कुशल संचालन प्राप्त कर सकते हैं और उत्पादन क्षमता में सुधार कर सकते हैं।

5. इमदादी नियंत्रण प्रणाली, सर्वो मोटर और सर्वो चालक का उपयोग करके सभी अंतरराष्ट्रीय प्रसिद्ध ब्रांड, उच्च परिशुद्धता, कम विफलता दर को अपनाते हैं, सभी स्वचालित और निर्बाध झुकने की प्रक्रिया का एहसास करते हैं।

डिजाइन प्रक्रिया विशेषताओं

1. उपकरण पर्यावरण के लिए किसी भी प्रदूषण के बिना servomotor + स्वच्छ मूल के गति सिद्धांत को गोद ले।

2. फ्लेक्सुरल टेलिस्कोपिक एक्शन 100 उच्च विश्वसनीयता सुनिश्चित करने के लिए दो उच्च परिशुद्धता डिटेक्शन सेंसर से लैस है।

3. कोई हवा पंप और सिलेंडर शोर की वजह से, वायवीय के रखरखाव के समय को बचाने, एक ही समय में कोई गैस पंप बिजली की खपत, प्रति घंटे दो किलोवाट बचा सकता है।

4. विभाजित प्रकार तय चाकू डिजाइन, पूरे, सुविधाजनक रखरखाव की जगह, लागत को कम करने की कोई जरूरत नहीं है; फिक्स्ड कटर दो पक्षों का उपयोग किया जा सकता है, सेवा जीवन में सुधार; एक चल उपकरण डिजाइन के साथ चार पक्षों, सेवा जीवन में 4 गुना वृद्धि हुई, लागत को कम करना।

तकनीकी डेटा के लाभ

1. उपकरण के बाल काटना तंत्र उच्च गति यांत्रिक बाल काटना है। एक बार में काटने के लिए केवल 0.45S की आवश्यकता होती है, और तीन सौ हजार निरंतर उच्च आवृत्ति और उच्च काम करने की स्थिति के परीक्षण किए जाते हैं।

2. यह तीन ग्रेड सुदृढीकरण (360Mpa) के प्रसंस्करण की मांग को पूरा कर सकता है, अधिभार के प्रतिरोध और उच्च तापमान प्रतिरोध; स्टील बार की व्यास सीमा: सिंगल लाइन (4-12) मिमी, डबल लाइन (4-10) मिमी।

3. पूर्ण बंद लूप नियंत्रण के साथ उच्च परिशुद्धता सर्वो ड्राइव मशीनिंग की लंबाई सटीकता + 1 मिमी तक पहुंचता है, और कोण सटीकता + डिग्री तक पहुंच जाती है।

4. झुकने वाला तंत्र मर को बदल सकता है, जिससे कि बनाए जाने वाले रकाब की न्यूनतम लंबाई 100 मिमी तक पहुंच सकती है।

5. उच्च गति, कोई देरी झुकने प्रौद्योगिकी, सबसे तेजी से प्रति घंटे 1800 stirrups झुक सकता है।

नियंत्रण प्रणाली की विशेषताएं

1. काटने के उपकरण उच्च गुणवत्ता और क्रूरता मिश्र धातु डाई स्टील से बना है। स्वीकृति मानक अंतरराष्ट्रीय मानक NADCA207 के अनुसार सख्त है, और सामग्री का प्रदर्शन राष्ट्रीय मानक के 50% -80% के स्तर से अधिक है।

2. विशेष गर्मी उपचार प्रक्रिया नियंत्रण सुनिश्चित करता है कि काटने के उपकरण के काटने का समय 100000 से अधिक बार है, और सेवा जीवन आम मर स्टील्स की तुलना में 10 गुना अधिक है।

3. कर्षण पहिया उच्च मिश्र धातु पहनने के लिए प्रतिरोधी स्टील का सबसे नया प्रकार है, कच्चे माल का मानक राष्ट्रीय मानक 3 ग्रेड से अधिक है, उन्नत वैक्यूम गर्मी उपचार प्रक्रिया को अपनाया जाता है, इसके पहनने का प्रतिरोध घरेलू समान गुणवत्ता से अधिक है डाई स्टील 30% -50%, प्रदर्शन साधारण डाई स्टील का 3-5 गुना है।

प्रसंस्करण भागों की प्रक्रिया विशेषताओं

पूरी तरह से स्वचालित सीएनसी लेजर काटने वाले केंद्रों के साथ, कई स्वचालित वेल्डिंग रोबोट, सैकड़ों सटीक ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्र, भागों और घटकों के उच्च परिशुद्धता मशीनिंग, एक सौ प्रतिशत की विनिमय दर।

उपकरण की संरचना

1. तार बिछाने का तंत्र

(1) तोपखाने लाइन रैक के दो सेट, प्रत्येक सेट 2 टन सहन कर सकता है। L रैक क्षैतिज है और इसे क्षैतिज रूप से रखा जा सकता है। स्टील की सलाखों को रखने के बाद, तार की छड़ें स्वचालित रूप से मुख्य इंजन तक पहुंचाई जाती हैं।

(2) वायर बास्केट एल वायरिंग डिवाइस के एक सेट से लैस है, जो प्रभावी रूप से स्टील बार को अव्यवस्थित होने से रोक सकता है।

2. कर्षण सीधा तंत्र बाहरी अनुप्रस्थ और आंतरिक ऊर्ध्वाधर दो स्ट्रेटनर से बना है, और पिछले दो स्ट्रेटनिंग पहियों को दो भागों में विभाजित किया गया है, जो डबल वायर स्ट्रेटनिंग के स्वतंत्र समायोजन को सुनिश्चित कर सकता है।

3. झुकने और कतरनी तंत्र के बाल काटना तंत्र एक निश्चित ब्लेड और एक इलेक्ट्रिक मोटर द्वारा संचालित एक चलती ब्लेड से बना है। तय ब्लेड का उपयोग स्टील बार की दिशा को सीमित करने के लिए किया जाता है और इसे कुछ सेकंड के भीतर तेजी से बदला जा सकता है। मोबाइल चाकू का उपयोग चार तरफ से किया जा सकता है, और रखरखाव की लागत कम है।

4. विद्युत नियंत्रण प्रणाली उच्च सटीकता के साथ औद्योगिक कंप्यूटर सीएनसी नियंत्रण प्रणाली को गोद लेती है, और यह बहुत खराब काम के माहौल के लिए अनुकूल हो सकती है। टच स्क्रीन इनपुट के माध्यम से लिक्विड क्रिस्टल कलर डिस्प्ले के साथ, हम कोनों में किसी भी आकार के साथ 32 रकाब और रूपरेखा पट्टी डिजाइन कर सकते हैं।

जल्दी से विवरण

स्थितिः नई
उत्पत्ति का स्थान: शेडोंग, चीन (मुख्य भूमि)
ब्रांड का नाम: JIAXIN
मशीन का प्रकार: कोइलिंग झुकने मशीन
कच्ची सामग्री: स्टील बार
सामग्री / धातु संसाधित: कार्बन स्टील
पावर सीएनसी
स्वचालन: स्वचालित
अतिरिक्त सेवाएं: खर्च
प्रमाणन: आईएसओ 9001: 2000, ISO9001-2008
उत्पाद का नाम:स्वचालित रेबार स्ट्रिपअप झुकने मशीन
प्रकार: स्वत:
उपयोग: rebar प्रक्रिया
बिजली की खपत: 5KW
वजन: 1700KG
ट्रैक स्पीड: 100 मीटर / एम
लंबाई सटीकता: mm 1 मिमी
आयाम: 3650 * 1200 * 1950mm
रंग: स्लेटी ग्रे
बिक्री के बाद सेवा प्रदान की गई: अभियंता सेवा के लिए उपलब्ध हैं
